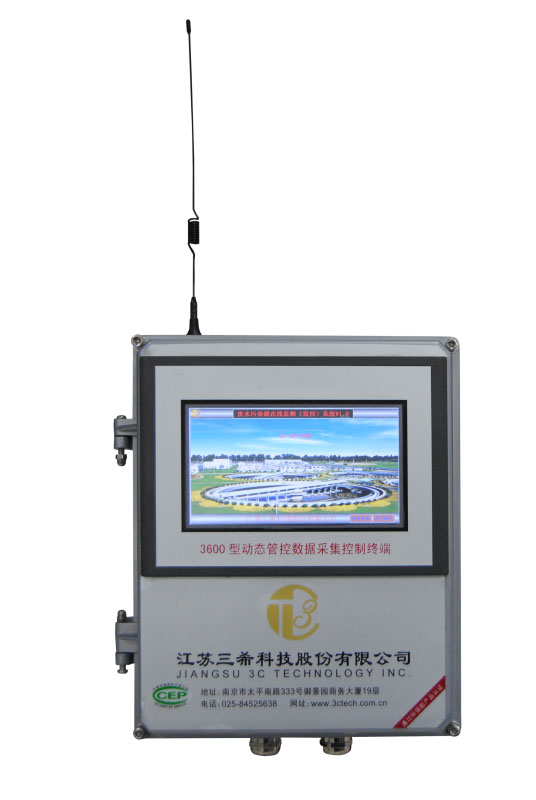

江苏三希3600型数据采集仪

一、产品介绍：

江苏三希科技股份有限公司研制生产的 C&M 系列 3600数据采集传输装置是完全按照工业级标准设计和生产的，符合各领域在线监测技术标准的新一代工业级智能终端产品。可以实现对一次仪表的实时监控，永远在线，并通过数字信号接口与多种一次仪表进行连接与数据交换。

该产品是全省污染源数据监控平台统一安装的数采传输装置，目前烟台地区也全部采用该产品。

二、产品特点：

显示部分液晶屏采用高亮度 TFT 液晶显示屏，电阻式触摸屏，同时预装微软嵌入式实时多任务操作系统 WinCE.net （中文版）和 3C C&M 嵌入式系统。

由于污染源的地理位置分布范围广，而且分散，现场的数据只能用无线远程通信的方式来实现自动上报。污染源在线监测平台连接到公网上，数据采集传输仪可通过无线的方式进入公网，并接入监测平台，将数据上报到监测平台。

满足山东省动态管控功能：支持反控功能，可利用系统远程控制功能（反向控制），察看现场监测仪器的详细信息及设备运行状态如运行、采样、测量、校准、报警、启动、停止、清洗、药剂添加等，远程开关监测仪器，设置仪器的采样频率，采样间隔，复位、清洗仪器等操作，实现监控工作的自动化。

三、技术参数：

通信协议 符合HJ/T212《污染源在线自动监控（监测）系统数据传输标准》规定的要求。
处理器 采用ARM  S3C2440A，工作频率 400MHZ
液晶屏 采用不小于7寸TFT真彩
分辨率 不低于800（H）× 480（W）
亮  度 不低于400 cd/m2
触摸屏 4线电阻式
系统内存 不低于64M SDRAM
存储空间 不低于64M NAND Flash
操作及存储温度 -30℃～+65℃，5%-95%，无结露
电源及功率 220VAC±10%，50~60HZ，≤30 W
输出 2个USB1.1兼容，1路10M接口
产品稳定性 产品平均无故障连续运行时间大于17000小时。
掉电保护功能 N-Flash存储芯片，确保设备掉电后数据不丢失。
防护等级 IP65防护，工业级外壳设计

四、设备功能：

1、数据采集传输仪具有数据导出功能，可通过U盘导出数据。
2、在现场监测设备具备输出协议的条件下，可采集现场监测的污染物所有监测项，视客户需求，与环保部门的监控平台联网。
3、具备动态管控功能。在具备条件的情况下，满足运行状态、工作参数和监测数据的“三同时”上传和反控功能。可与环保部门的监控平台联网。
4、具有可编程功能。
5、支持与监控中心之间一对多的通信方式，至少能同时与6个采用不同通信规约的监控中心系统进行通信。满足向环保部污染源自动监控核心应用软件的数据传输要求。
6、在传送数据的同时可收发短信。
7、具有反控功能，能够适应不同平台下发的指令，从而对所连接的自动监测设备实现远程控制。
8、具有远程维护功能，能够远程升级动态管控仪内部软件和设置参数。
9、具有智能多通信协议自适应转换功能，使系统能够自动适应不同通信协议。
10、具有数据自动补发和历史数据召唤的功能。
11、设备可以连接无线鼠标，方便用户的维护操作。
12、能实现一个串口同时连接不少于30个不同规约的子设备。
13、接入设备自适应功能，能够在不升级硬件的前提下，仅通过扩展动态管控仪软件即可接入各种在线监测设备。
14、支持RS232接口、modbus通讯协议，可向DCS（分布式控制系统）输出数据。
