超声波明渠流量计

一、产品介绍：

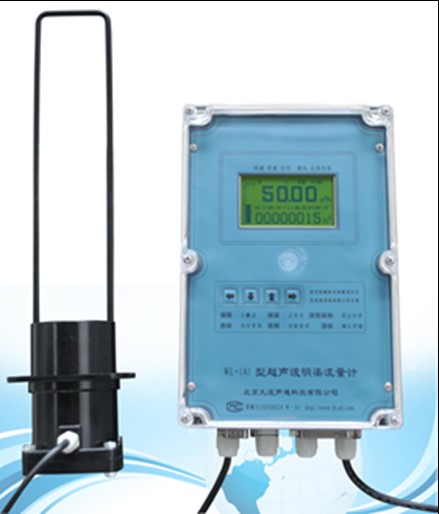

北京九波声迪科技有限公司是根据科技体制改革政策由原北京市新技术应用研究所超声波明渠流量计课题组的科技人员组建的公司。 2002 年 6 月开始自主经营，延续原课题组的业务，研制、生产、推广超声波明渠流量计。该产品主要用于自动监测污水流量排放。公司于 1985 年研制出第一台超声波明渠流量计 , 在国内首次实现污水流量的非接触式测量。二十多年来，结合实际应用，经多次改进，改型，目前推广的是 WL-1A1 型。该系列产品曾获得北京市科学技术进步三等奖。

本仪表适用于环保部门监测企事业单位的污水排放，仪表符合 HJ/T15-2007 《超声波明渠污水流量计》的要求，并具有国家环境保护产品认证证书。

目前全省地区明渠排放形式基本全部采用该产品。

二、测量原理：

本仪表与量水堰槽配合使用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，采用超声波穿过空气，以非接触的方法测量。

三、产品特点：

1、传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。

2、用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。

3、仪表可以存储瞬时和累计流量的数据。按小时、日、月记录存储。存日记录（含小时记录） 255个，对应 255天的日和时记录。月记录 63个，对应 63个月记录。

4、RS232串口（三线： TXD， RXD ， GND），用于连接互联网，远程通讯。

四、技术参数：

测量方法 超声波
流量量程 0～10米３/秒
流量不确定度 ≤5%（配用量水堰槽1～3％的不确定，再附加上1～2％的仪表误差）
超声波最大测距 2米
探头盲区 0.4米(从探头的法兰盘起，0.4米内不能用于测量)
测距误差 ＜0.4%  或±3毫米（在1米量程内）
水位分辨力 1毫米
测量方式 连续测量
校准 自动回拨校准
操作及存储温度 -20℃～+70℃
电源及功率 220VAC±10%，50~60HZ，4W
输出 2路4（0）-20mA输出（可选，负荷≤650Ω）
1路RS232/RS485接口
仪器防护 探头为可浸水式；仪器为防尘式
