AGHJ-FTIR型气态污染物连续监测系统

一、产品概述：

本系统是集光、机、电及计算机技术为一体的高科技产品，其核心的气态污染物分析仪采用国家环保部及美国环境保护组织（USEPA）推荐的傅立叶变换红外技术。

本系统适用于工业生产过程无组织排放监测和园区/企业边界环境污染敏感性监测，监测参数包括VOCs、SO2、NO（NOx）、CO、CO2、HCL、HF、CH4、N2O、SF6O2等四百多种气体成分，应用范围涵盖园区、石油、化工、冶炼、喷涂、垃圾焚烧、固废处理、造纸等应用场所。相比较传统的点位式监测系统，AGHJ-FTIR型气体污染物连续监测系统具有监测面广、检测精度高、运行费用低、监测因子种类多、安装和维护简便、无需人员监守等优点。

AGHJ-FTIR型系统主要由气态污染物光谱分析仪、红外光源发射望远镜、自动制冷系统及数据采集与处理系统等4个子系统组成。

气态污染物光谱分析仪基于光相干性原理，进行干涉调制与傅里叶变换而获取光谱，再通过独特算法（最小二乘方法）计算气态污染物浓度。

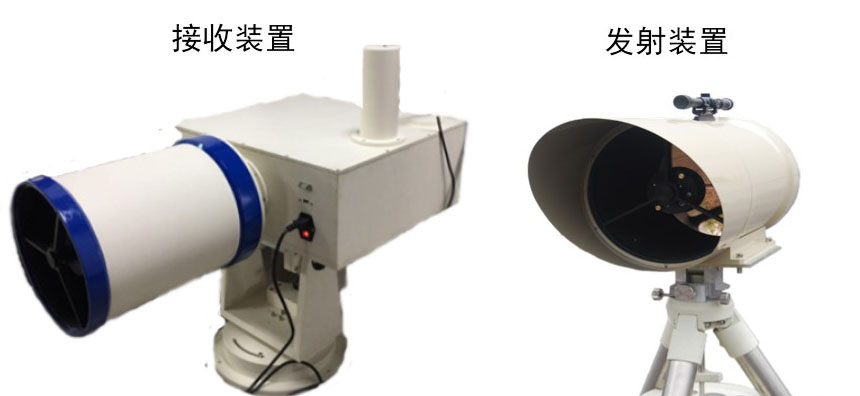

红外光源发射望远镜是为系统提供红外辐射信号，并穿过外界开放式环境中的待测污染气体后，由接收望远镜接收。

自动制冷系统是通过液位传感器，将信号传送到控制系统，由控制系统发送命令来将液氮推出容器，经过转移管路最后进入系统容器中，确保系统运行时保持最高信噪比，从而保证系统正常、稳定、准确工作。

数据采集与处理系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，实现了工作现场的无人值守。

整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便，并且能够完全满足DCS信号和环保部门的数据系统通讯的要求。

二：系统方案

2.1背景介绍

自Herget等人创立傅里叶变换红外光谱检测方法以来，现今FTIR光谱法已成为一种重要的环境气体分析手段。在大气分析中，傅里叶变换红外光谱技术可以分为两大类，即主动测量技术和被动测量技术。其中，主动测量一般采用长光程开放光路测量方式，由于FTIR具有高灵敏度、高分辨率、高信噪比和较宽的波段覆盖范围等优点，所以它和长光程(50~1000米)技术相结合可用于对测量区域内大气中污染气体实现高时间分辨率、高灵敏度、动态、非接触、实时和在线测量。20世纪70年代，Hanst第一次利用开放光路FTIR光谱技术对大气中的气体浓度进行了定量研究。

系统工作时，首先红外光源发射的红外光束经过发射望远镜准直，并穿过外界开放式环境中的待测污染气体后，由接收望远镜接收，并聚焦汇聚于干涉仪腔内，通过动镜移动和探测器接收检测干涉信息，最后将采集到的干涉图发送至控制和分析计算机。计算机通过FFT将干涉图转换为光谱，由此得到整个测量区域的吸收光谱，吸收光谱包含了待测气体的浓度信息。

2.2测量项目

Ø 温室气体：CO2、CH4、N2O、SF6等；

Ø 环境污染气体：SO2、CO、NO、O3、NH3、CS2等；

Ø 腐蚀性气体：HCL、HF、BHR等；

Ø 挥发性有机物（VOCs ）：乙烯、乙烷、丙烷、丙烯、丙酮、乙酸乙酯等；

Ø 其他：数据库覆盖了400多种气体成分及VOC组分的红外光谱定量数据。

2.3监测方式

系统采用傅里叶变换红外光谱技术及双站式开放光路配置，通过对大气痕量气体成分红外辐射“指纹” 特征吸收光谱测量与分析实现多组分气体的定量在线自动监测。

三、用途：

Ø 工业、化工园区及周界空气质量监测；

Ø 工业、化工厂区无组织排放实时预警性监测；

Ø 工业生产车间有毒有害气体预警性监测；

Ø 城市交通、高速公路周边环境空气质量监测；

Ø 城市污水处理厂、垃圾填埋场恶臭气体排放监测。

四、系统主要技术指标

测量范围 ppb～百分比量级

测量精度 ≤±5.0%F.S

测量下限 ppb～ppm量级

测量光程 50～1000m

测量方式连续自动运行，测量结果自动显示、存储

时间分辨率 1～10min可选

波段范围 800～5000 cm-1

红外光源 24w碳硅棒

望远镜卡塞格林型

探测器制冷方式液氮制冷

安装方式双站对射式

五、系统特点

1.可对多种污染气体排放进行非接触式、实时、自动连续测量，对局部污染面源以及高密度污染气团进行快速响应。

2.软件操作简单、数据自动保存

3.无需频繁校准

4.内置流通标定池

5.开放式光程对多组分实时监测，有效监测园区区域范围内污染因子平均浓度

6.测量周期短

7.能够实现园区/厂区边界全覆盖监测

8.产品具有中华人民共和国制造计量器具许可证书，环保认证，适用性检测合格报告

9.可靠性高

10.维护方便、维护成本低

11.测量精度高

六、测量组份

三氢化砷	全氟戊烷	氨基乙烷	羰基镍	偏二氟乙烯	甲基丁基甲酮
五硼烷	五碳基铁	三氟溴氯乙烷	六氯环戊二烯	1 1 1 2- 四氟乙烷	甲基异丁基酮
三氯化硼	醋酸正丙酯	三伏二氯乙烷	三氯化硼	乙酰氟	环己烷 2-甲基 -1-戊烯
三氟化硼	二乙基甲酮	三氯乙烯	三氟化硼	乙炔	1- 己烯
溴化氢	丙酸乙酯	四氟氯乙烷	溴化纳	溴化乙烯	顺式 -4-甲基 -2-戊烯
二聚环戊二烯	醋酸异丙酯	三氟酸单体和二聚体	二聚环戊二烯	氯化乙烯	新己烷
叔丁基苯	2- 戊酮	三氟乙酸主要单体	叔丁基苯	1 1 1 三氯乙烷	乙二醇单丁醚
β- 蒎烯	1- 戊烯	五氟乙烷	β- 蒎烯	1 1 2 三氯乙烷	二异丙基醚
蒎烯	2- 戊烯	氰	三氢化砷	乙酰氯	2- 甲基戊烷
萘	异戊醇	六氟丙烯	五硼烷	氯乙酸	3- 甲基戊烷
丙烯酸辛酯	1- 戊醇	六氟丙酮	二氧化氮	氯甲酸甲酯	正己烷
磷酸三丁酯	2- 戊醇	八氟丙烷	一氧化氮	三氟乙烷	二异丙胺
1 2 四氟二溴乙烷	甲基叔丁基醚	安氟醚	二氧化碳	甲基氰	三乙胺
三伏三氯乙烷	异戊二烯	地氟醚	二氧化硫	甲基异氰酸酯	六甲基磷酰胺
四氯乙烯	丙烯酸乙酯	1 1 1 三氟丙酮	二氯甲硅烷	过氧乙酰硝酸盐	1 2 4- 三氯苯
三氯乙酰氯	甲基丙烯酸甲酯	丙烯腈	水汽	甲基异硫氰酸酯	2 4 5- 三氯苯酚
六氯乙烷	环己烯	丙二烯	过氧化氢	乙烯	2 4 6- 三氯苯酚
三氟氯乙烯	环已酮	1 3 二氯丙烯	硫化氢	1 2 二溴乙烷	间二氯苯
氯五氟乙烷	环己烷	丙烯醛	二氧化氮 (和四氧化二氮 )	二氯醚	邻二氯苯
八甲基环四硅氧烷	丙二醇甲醚醋酸酯	b- 丙内酯	异氰酸	1 1 二氯乙烷	对二氯苯
六氟乙烷	六氢苯酚	丙烯酸单体	异氰酸	1 2 二氯乙烷	溴苯
顺反二溴乙烯	丁酸乙酯	丙烯酸单体二聚物	亚硫酰氯	1 2 二氟乙烷	氯苯
顺 1 2二氯乙烯	己酸	主要丙烯酸单体	一氯化硫	环氧乙烷	氟苯
反式 1 2-二氯乙烯	双丙酮醇	丙炔	磷酰氯	甲酸甲酯	硝基苯
1 1 1 2 四氯乙烷	丁酸乙酯	烯丙基溴	三氯化磷	醋酸单体	亚硝基苯
1 1 2 2- 四氯乙烷	醋酸乙氧乙酯	二溴氯丙烷	硫代磷酰氯	醋酸单体和二聚体	苯
二甲基硫酸盐	4- 氯甲苯	n 丁醇	1 丁烯	甲醛	异辛烷
二甲亚砜	二环庚二烯	异丁醇	顺式 2丁烯	甲酸	丙烯酸辛酯
硫代乙二醇	苯甲醇	异丁烷	反式 2丁烯	溴代甲烷	正辛烷
乙硫醇	间甲酚	二乙基胺	2 氯乙基乙基醚	氯代甲烷	2 2- 二甲基鸟嘌呤
氯化氰	邻甲酚	顺丁烯二酐	N N 二甲基乙酰胺	甲基三氯硅烷	磷酸单丁醚
碳酰氟	对甲酚	七氟烷	亚硝酸丁酯	甲磺酰氯化物	八甲基三矽氧烷
三氟甲基碘	甲苯	呋喃	苯乙酮	甲基氟	八甲基环化四硅氧烷
四氟甲烷	邻甲苯胺	双烯酮	氧化苯乙烯	碘代甲烷	氯苯甲基酮
五氟甲基三氟化硫	苯乙烷	噻吩	均三甲基苯	亚硝酸甲酯	苯乙烯
二溴甲烷	间二甲苯	2 氯 1 3丁二烯	1- 乙基 -2-甲基苯	三氟甲烷	三氯甲烷
溴氯甲烷	邻二甲苯	甲基丙烯醯氯	1- 乙基 -3-甲基苯	氢氰酸	二氯氟甲烷
二氯甲烷	对二甲苯	甲基丙烯腈	正丙基苯	乙二醇	2- 氯甲苯
二氟甲烷	乙酸已酯	异硫氰酸烯丙酯	1 2 4 三甲基苯	三氯丙烷	四氯化硅蒸气
